電流電壓端子TD2.5-7.0/XX
TD2.5-7.0/XX
7.0mm
| 產品類型 | 電流電壓端子 |
| 產品型號 | TD4-10CL(CR)/XX-LLRR |
| 產品間距 | 10.0mm |
| 產品位數 | 08P~32P |
| 產品顏色 | 綠色 |
| 間距[mm] | 10.0 |
| 焊針尺寸[mm] | 0.8x0.9 |
| 焊孔直徑[mm] | 1.4 |
| 技術數據，符合IEC/DIN及VDE標準 | |
| 額定工作電壓[VAC] | 400/690 |
| 額定工作電流(電流電壓端子無焊針)[A] | 25 |
| 額定工作電流(電壓端子裝焊針)[A] | 13.5 |
| 浪涌電壓 | 5kV/1.2/50us |
| 耐電壓[VAC/min] | 2500 |
| 耐電流[A/S] | 500 |
| 絕緣電阻[MΩ] | ≥500 |
| 接觸電阻[mΩ] | ≤20 |
| 絕緣組別 | III |
| 過壓類別 | III |
| 污染等級 | 2級 |
| 相比漏電起痕指數 | CTI=2 |
| 機械特征 | |
| 內側導線截面積[mm2] | 0.5-4.0 |
| 外側導線截面積[mm2] | 0.5-4.0 |
| 內側剝線長度[mm] | 5.0-7.0 |
| 外側剝線長度[mm] | 5.0-7.0 |
| 內側接線方式 | 接帶預絕緣套管冷壓端頭后安裝 |
| 外側接線方式 | 接帶預絕緣套管冷壓端頭后安裝 |
| 內側固定方式 | 螺絲固定冷壓端頭 |
| 外側固定方式 | 螺絲固定冷壓端頭 |
| 內側螺釘規格 | M4x8兩組合螺釘 |
| 外側螺釘規格 | M4x8兩組合螺釘 |
| 面板固定螺釘規格 | M3x13 |
| PCB板固定螺釘規格 | M3x13 |
| 螺釘擰緊扭矩(M4)[Nm] | 0.8 |
| 螺釘擰緊扭矩(M3)[Nm] | 0.5 |
| 產品材料 | |
| 導電體材料 | 黃銅 |
| 鍍層工藝 | 鎳底鍍錫 |
| 生產工藝 | 沖壓成型 |
| 絕緣外殼材料 | PC |
| 阻燃等級 | UL 94V-0 |
| 生產工藝 | 注塑成型 |
| 工作及存儲環境 | |
| 工作溫度[℃] | -40~+130 |
| 工作濕度[R.H] | 5%~95% |
| 儲藏濕度[R.H] | ＜95% |

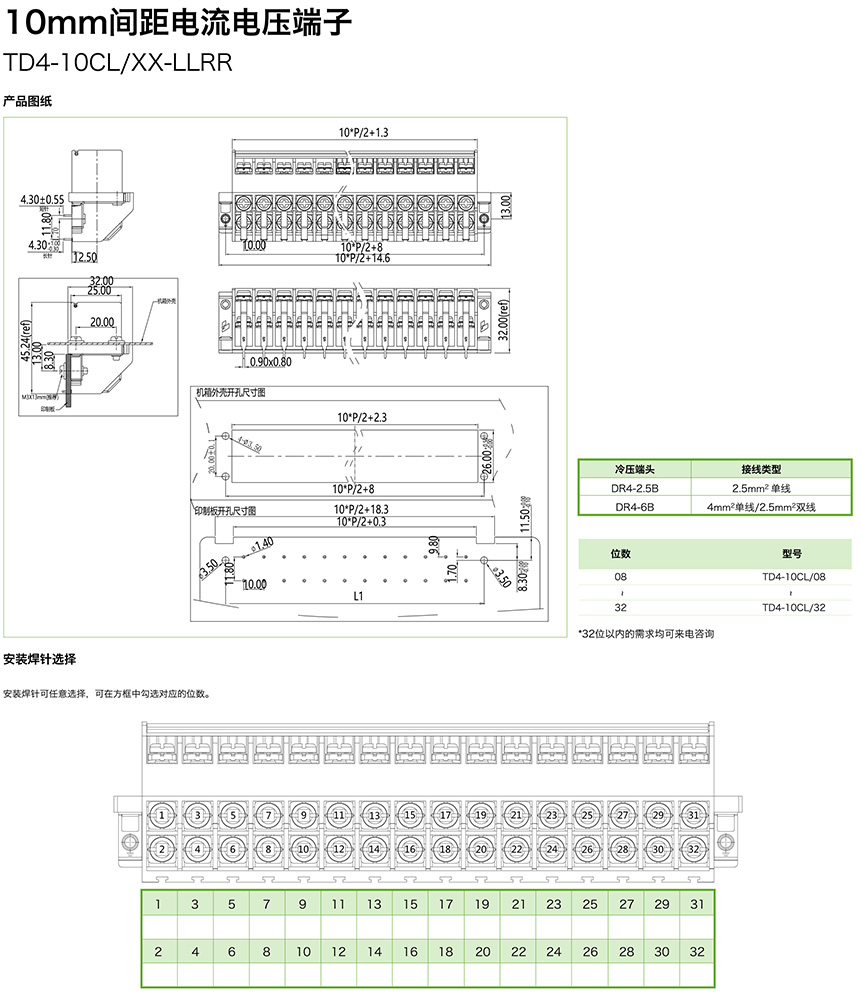

TD4-10CL/XX-LLRR產品圖紙

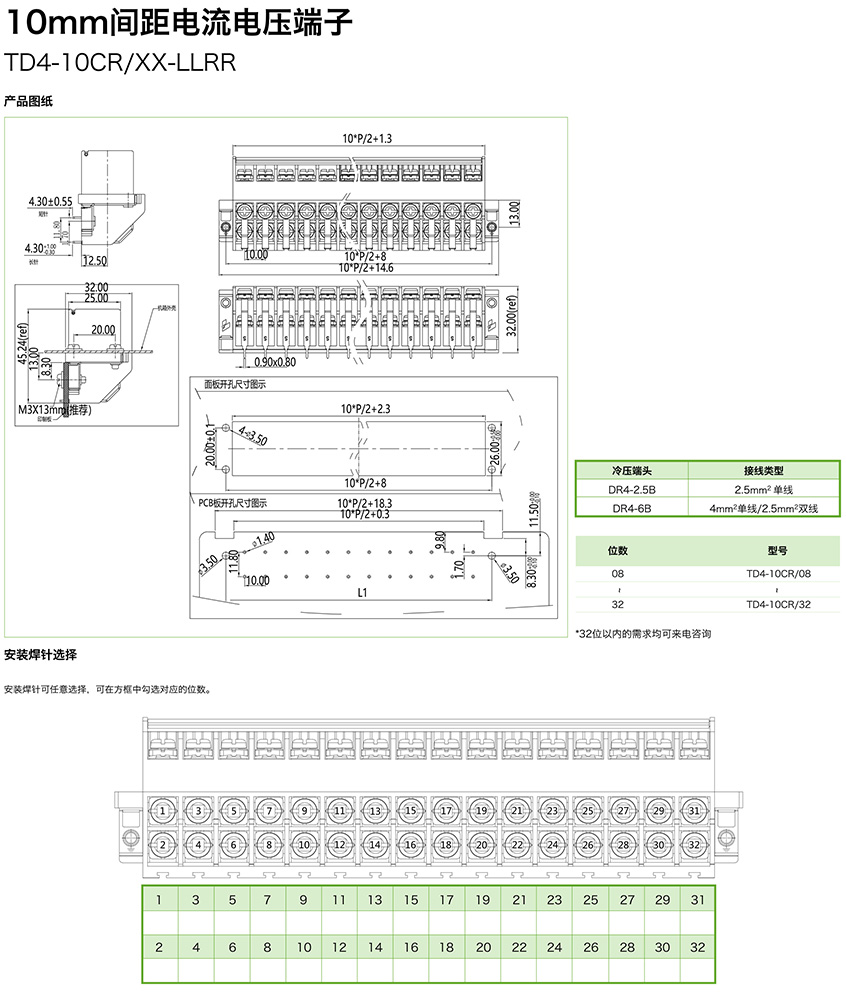

TD4-10CR/XX-LLRR產品圖紙
如果您想全面深入地了解我們的產品，置恒卓能提樣品供用戶體驗
TD4-10CL(CR)/XX-LLRR
